Скачок напряжения, перегрузка линии, ошибка при подключении – причины, из-за которых страдает проводка и техника. Защита начинается с точного подбора модульного автомата и аккуратного монтажа. Неправильный номинал провоцирует отключения и нагрев клемм. Автомат Хагер часто выбирают, когда нужен прогнозируемый ресурс и стабильная работа в бытовом щите. Дальше решают детали: ток, характеристика B/C/D, отключающая способность.
В украинских сетях распространены нагрузки от бойлеров, электроплит, кондиционеров, зарядных устройств. На таких линиях критичны качество зажима и работа теплового расцепителя. Он удерживает нагрев под контролем при длительной нагрузке, близкой к номиналу.
Номинал и характеристика: как не ошибиться с B, C, D
Номинальный ток подбирают по сечению кабеля и реальной нагрузке, а не «с запасом». Для розеточных групп обычно берут 16 А, мощные потребители выводят на 20-32 А, освещение нередко защищают 10 А. Характеристика B уместна без пусков, C подходит большинству квартир, D применяют при выраженных пусковых токах.
Сначала фиксируют тип потребителя и его мощность, затем сверяют допустимый ток кабеля и способ прокладки. Если сомнения остаются, линию делят на две группы с отдельными автоматами. Так снижается нагрев контактов и упрощается диагностика.
Модульный автомат на DIN-рейку: параметры, которые стоит проверить
Ориентируйтесь на цифры на лицевой панели и паспорт, а не на внешний вид. Важны отключающая способность (kA) и класс токоограничения – они определяют поведение при коротком замыкании. Не менее значим тип клемм: хороший зажим уверенно держит медный провод и гребенчатую шину.
Перед выбором помогает короткий чек-лист:
- оцените суммарную мощность линии и рабочий ток;
- сверьте сечение кабеля и условия прокладки;
- выберите B/C/D с учетом пусков;
- проверьте отключающую способность под сеть;
- определите полюсность – 1P, 1P+N, 2P, 3P.
Такой порядок защищает от покупки «на глаз» и ускоряет компоновку щита. После проверки параметров проще сопоставить серии по цене и удобству.
Полюсность и монтаж: практичная логика щита
В квартирах часто ставят 1P на группах, а на вводе используют 2P, особенно при однофазном питании. Формат 1P+N удобен, когда нужен одновременный разрыв фазы и нейтрали. В частных домах с трехфазным вводом актуальны 3P или 4P решения.
Монтаж на DIN-рейку требует правильной подготовки жилы и аккуратной затяжки. Наконечники НШВИ уменьшают риск распушивания многожилки и улучшают контакт. Плановая протяжка соединений по регламенту снижает нагрев и ложные срабатывания.

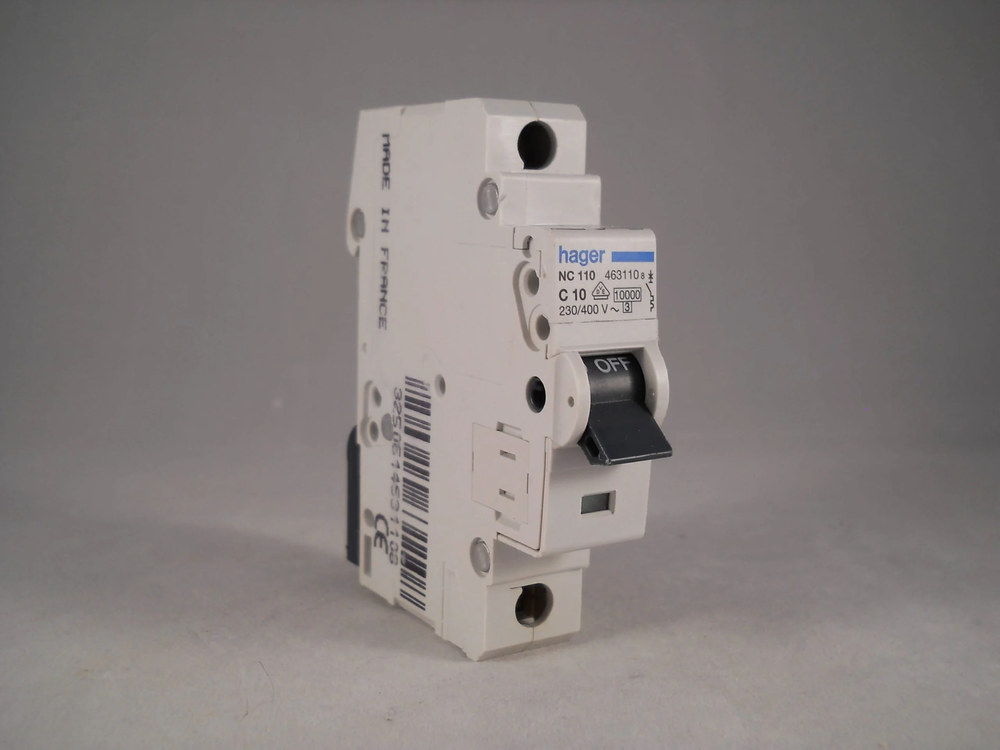

Автоматический выключатель Hager: эксплуатация и быстрые проверки
Надежная защита заметна по простым признакам: модуль не греется на рабочем токе, рычаг ходит четко, клеммы не темнеют. Если отключения повторяются, отделите перегрузку от короткого замыкания. Уменьшите нагрузку линии и посмотрите, меняется ли картина.
Тревожные сигналы обычно выглядят так:
- запах нагретой изоляции в щите;
- потемнение пластика или следы перегрева клеммы;
- частые срабатывания при одной и той же нагрузке;
- заметный нагрев рядом стоящих модулей.
Такие симптомы лучше не игнорировать. Начните с затяжки, качества наконечников, состояния шины и кабеля. Если следы нагрева остаются, безопаснее заменить модуль и пересчитать нагрузку.
Дифференциальная защита: когда нужен УЗО или дифавтомат
Автомат защищает проводку от перегрузки и КЗ, но не реагирует на утечку тока. В мокрых зонах и на розеточных линиях с техникой стоит добавить УЗО или дифавтомат. Это снижает риск поражения током и помогает выявлять повреждение изоляции.
Подбор делают по току утечки и номиналу, согласованному с автоматом. Для быта чаще выбирают 30 мА, а на вводе используют более высокий уровень как противопожарный. Щит становится понятнее в обслуживании и быстрее локализует проблему.
Рекомендация простая: рассчитывайте линию по кабелю, учитывайте пусковые токи, проверяйте kA и полюсность. При обновлении щита оставляйте место под дифзащиту и маркируйте группы – это экономит время при любой неисправности.
