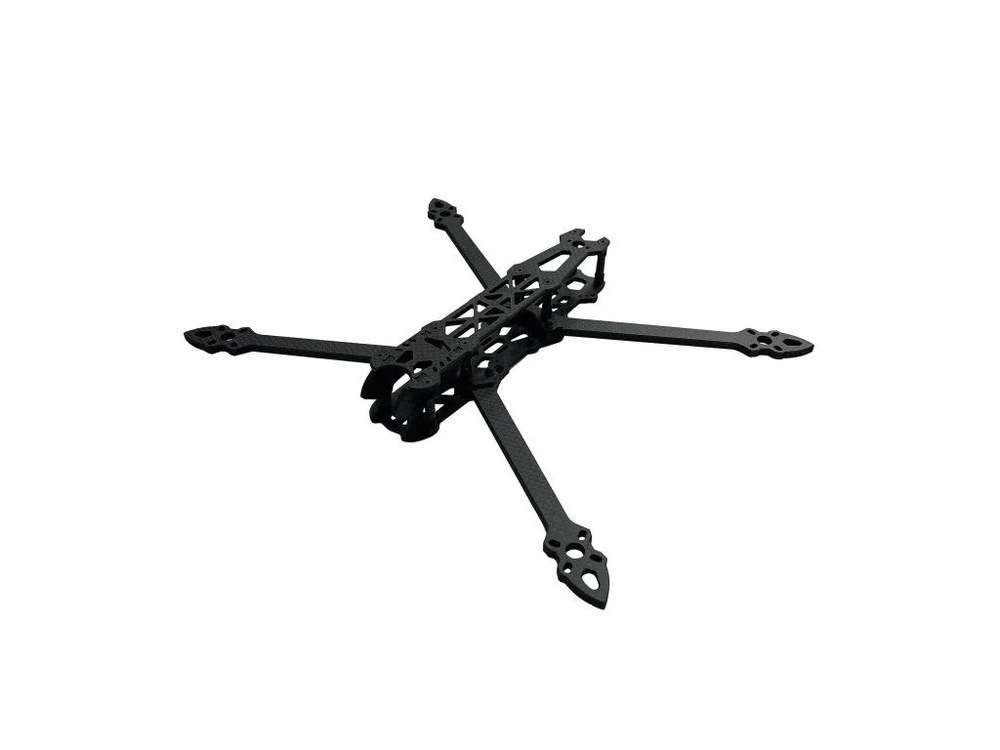

Каркас утримує електроніку, силову установку й камеру в потрібному положенні. Від його геометрії та жорсткості залежать витривалість апарата, зручність складання і ремонту.
Правильно підібрана рама FPV відповідає пропелерам, моторам і бортовим модулям. Надмірна вага погіршує масовий баланс, а недостатня жорсткість сприяє коливанням. Тому спочатку визначають сценарій і конфігурацію дрона.
Чому рама FPV важлива
Каркас сприймає навантаження під час маневрів, посадок і ударів. Міцні промені краще зберігають геометрію коптера, але додають ваги. Легка конструкція також потребує достатнього запасу міцності.
Жорсткість впливає на вібрації, помітні гіроскопу й камері, хоча не замінює балансування пропелерів і налаштування контролера. Змінні промені, доступні гвинти та простір між пластинами спрощують ремонт.
Основні розміри FPV-рам
Позначення в дюймах зазвичай вказує клас пропелерів, а не зовнішню довжину конструкції. Колісну базу та фактичні габарити перевіряють окремо. Поширені такі формати:
- 7″ – порівняно компактний клас для відповідних семидюймових гвинтів.
- 8″ – проміжний формат, що потребує перевірки зазорів і силової системи.
- 10″ – більша платформа з довшими променями та вищими вимогами до жорсткості.
- 13″ – великоформатна основа, для якої особливо важливий розрахунок тяги, струму й маси.
- Інші розміри – конструкції від малих гоночних до спеціалізованих великих моделей.
Більші гвинти не можна без перевірки поєднувати з тими самими моторами й батареєю. Узгоджують KV, напругу, струм ESC і злітну масу. У BraveTech є формати 7″, 8″, 10″ і 13″, але конфігурацію визначає специфікація моделі.
Матеріал і конструкція
Вуглепластик поширений завдяки співвідношенню жорсткості та маси. Проте слово «карбон» не визначає якість. Важливі рівномірність шарів, точність отворів, чисті крайки й відсутність розшарування.
Однакова товщина також не гарантує однакової міцності: на результат впливають властивості матеріалу, розкладка шарів і якість обробки.
Товстіший промінь за однакової геометрії зазвичай жорсткіший, але важчий. Значення мають також його ширина, вирізи й довжина. Форма конструкції задає розташування моторів та обсяг внутрішнього простору.
Карбон проводить струм, тому плати й контакти ізолюють від пластин. Після складання мультиметром перевіряють відсутність короткого замикання.
Сумісність із комплектуючими
Перед замовленням варто скласти схему компонування з розмірами. У специфікації звіряють:
- Діаметр гвинтів і зазор між їхніми траєкторіями та корпусом.
- Монтажні отвори моторів, діаметр основи та довжину кріпильних гвинтів.
- Формат стека, відстань між отворами, висоту стійок і доступ до USB-порту.
- Габарити та фіксацію акумулятора без контакту з гострими крайками.
- Ширину камери, положення об’єктива й можливість установити потрібний кут нахилу.
- Місце для VTX, його охолодження та безпечне прокладання кабелів.
- Кріплення антен подалі від пропелерів без навантаження на роз’єми.
Плати, конденсатор, приймач і силові дроти не повинні заважати одне одному. Вільний простір полегшує пайку, а доступні кріплення – заміну променя.
Основа, узгоджена з усією збіркою
Каркас обирають за класом пропелерів, геометрією, міцністю та сумісністю. Оцінюють масу, якість обробки, монтажні стандарти й доступність змінних деталей.
Перед складанням звіряють креслення виробника й приміряють компоненти без живлення. Це допомагає помітити конфлікти кріплень, продумати проводку та спростити подальше обслуговування.
